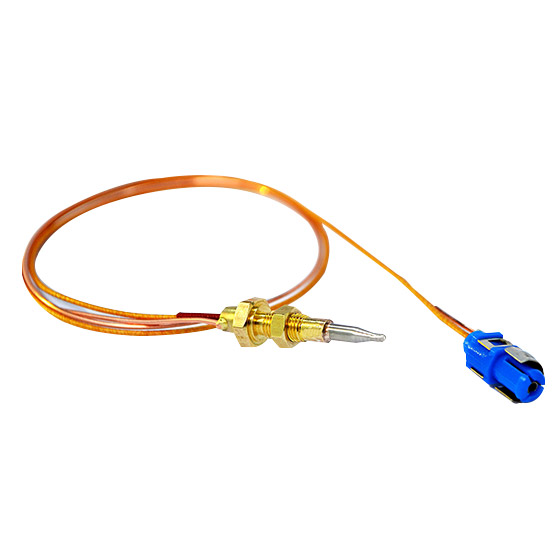

TERMOKUPL KOAKSİYEL

Termokupl, gazlı pişirici ve ısıtma cihazlarının emniyetini sağlamak amacıyla geliştirilmiştir. farklı  iki iletken metalin  birleşimi ısıtıldığında diğer uçlarda  gerilim oluşur. Böylece gaz  musluğu magnet bobini mıknatıslanır;  gaz yolu açılarak gaz tutuşur. Alev herhangi bir nedenle söndüğünde ise gaz yolu kapanarak emniyet sağlanır.

Bu bağlantı şeklinde gövde üzerindeki topraklama teli rakor içindeki kapsülle birleştirilmiştir. Kontağın ucu valfle önerilen torkta sıkılarak bağlantı sağlanır. Uygulamaların içinde en mükemmel olanıdır.

3D ÇİZİM TEKNİK RESİM TEKNİK ÖZELLİKLER

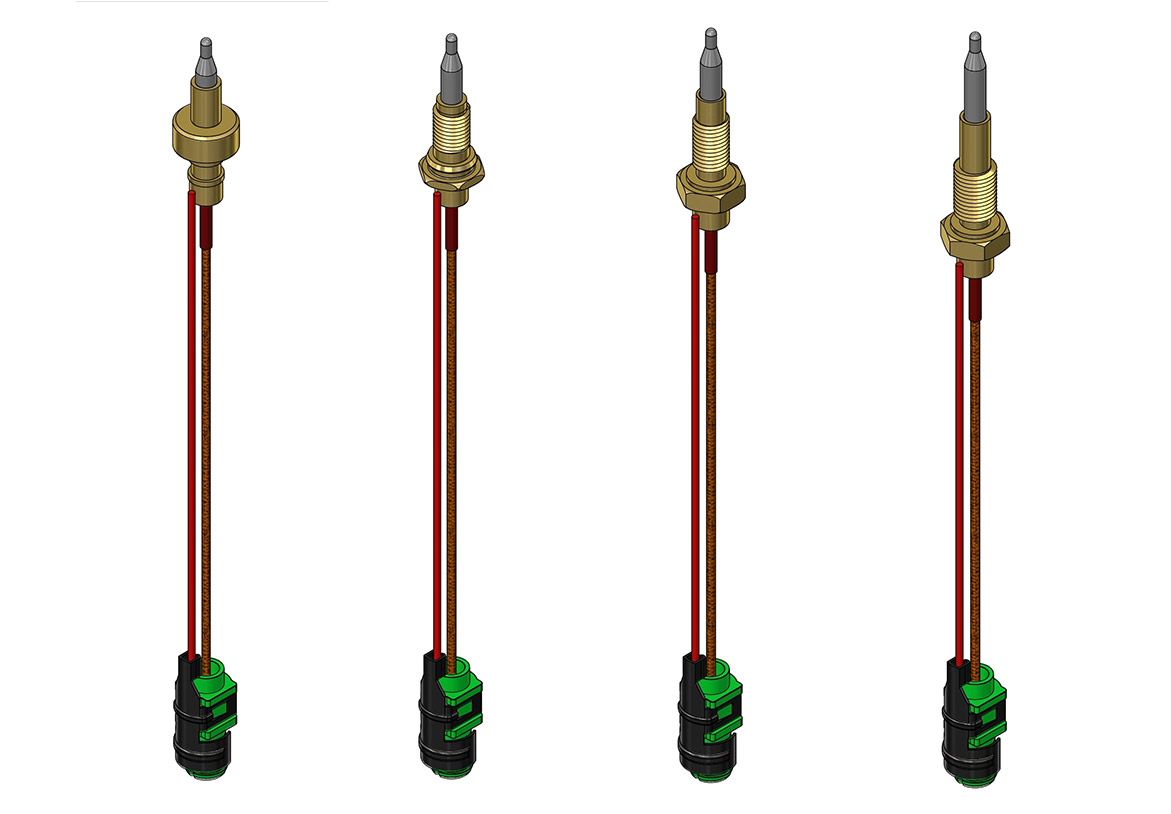

Termokupl Koaksiyel 3D Çizim

Termokupl Koaksiyel

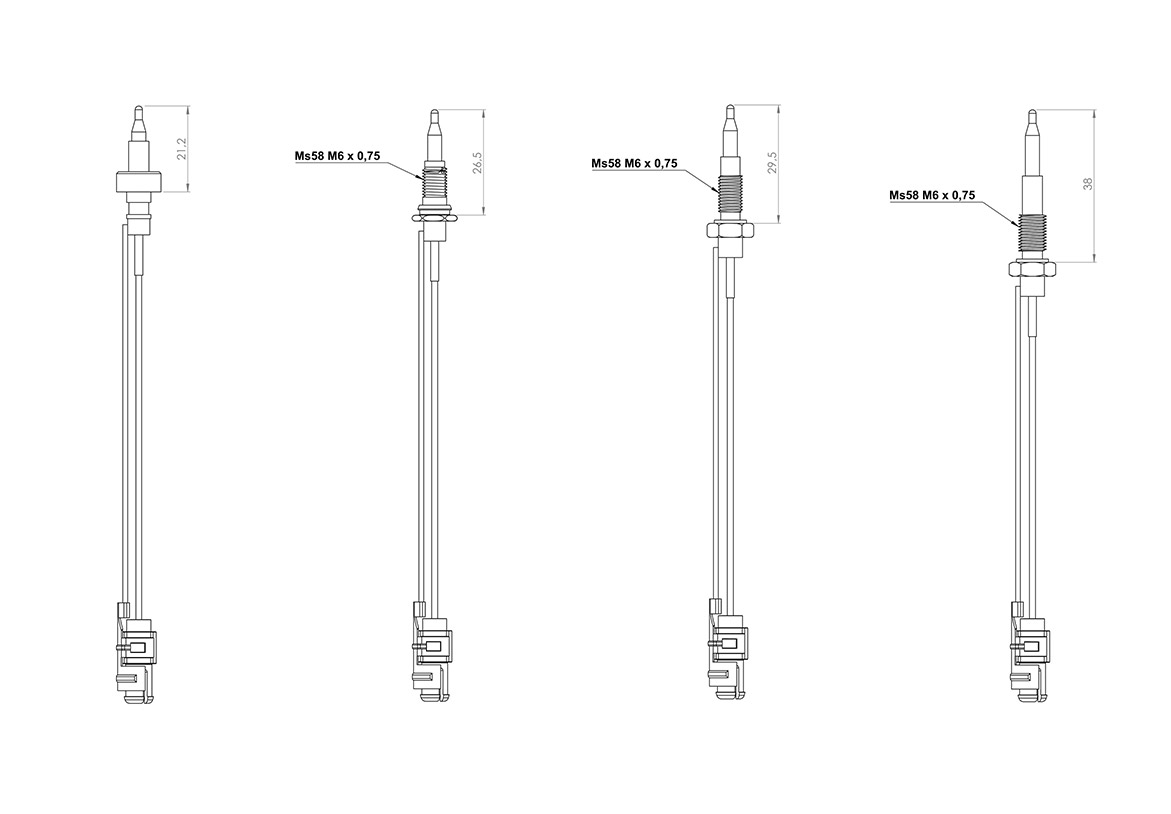

Termokupl Koaksiyel Teknik Resim

Termokupl Koaksiyel

Termokupl Koaksiyel Teknik Özellikler

  • - Magnet Açma Zamanı 1 Saniye
  • - Magnet Kapatma Zamanı 9-18 Saniye
  • - Termo Inox Uç Sıcaklık Max 1150 °C
  • - Bağlantı Elemanlarındaki Sıcaklık Max 230 °C
  • - Termokupl Sıcaklığı 120 °C
  • - Ürettiği Voltaj 440-800 °C 15-30 mV
